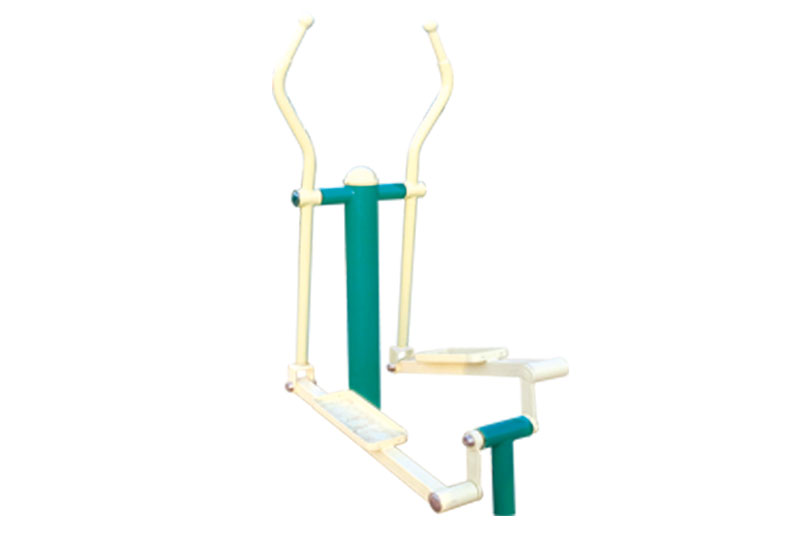

SJ-004A 椭圆机

外形尺寸：982mm×671mm×1570mm

 主要材料：钢管

 主要承载立柱尺寸：Φ114mm×3.0mm

 主要承载横梁尺寸：Φ60mm×3.0mm

 表面处理工艺：1、脱脂-酸洗-磷化-静电喷塑

               2、脱脂-电动抛丸-静电喷塑

 安装方式：直埋

    产品符合GB19272-2011《室外健身器材的安全 通用要求》国家标准，1.主立柱管采用Φ114×3.0mm钢管，

2.连接套管采用Φ60X3.0mm钢管，

3.连接轴采用Φ28圆钢，配合轴承为6205深沟球轴承；

4.后立柱管采用Φ60X3.0mm钢管;

5.手扶部件扶手管为Φ42×3.0mm钢管，

6.下联管为Φ42×2.5mm钢管，连接一次冲压成型U卡；

7.踏板托管采用50×50×3.0mm方管。

8.踏板为冲压成型件，厚度4mm，踏板的主运动方向和易滑脱方向设置高度32mm的护板，脚踏部位有防滑凸台；

9.连接部件与立柱部件采用Φ30花键轴连接，装配阻尼，采用6006深沟球轴承保证了器材所需的强度；不存在和使用功能无关的凸出物；器材各支撑人体的表面所有棱边和尖角半径3.0mm，使用者或第三者易接触的零部件的其他所有棱边进行圆滑过渡。钢材符合GB/T3091-2001标准要求，完全满足器材的使用强度。焊接件经二氧化碳气体保护焊焊接而成，严密牢固，焊缝美观，无漏焊、虚焊、包渣、裂纹等缺陷。表面采用静电喷塑表面光滑平整，色泽均匀，结合牢固。立柱顶帽采用一次冲压成形工艺，避免淋入雨水。表面喷塑颜色可保五年不褪色、八年不脱落。器材采用直埋的安装方式，安全使用寿命为8年。
